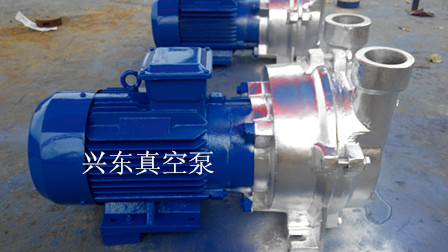

2BV不锈钢真空泵

我厂生产的2BV系列水环式真空泵包括铁叶轮、铜叶轮、不锈钢材质、铸铁材质的水环式真空泵...

相关标签：

罗茨真空机组旋片式真空 2BV不锈钢真空泵

详细介绍：

我厂生产的2BV系列水环式真空泵包括铁叶轮、铜叶轮、不锈钢材质、铸铁材质的水环式真空泵，客户可根据不同行业的需求选择不同材质、型号的真空泵，也可根据客户的要求定制不同型号规格的真空泵及真空机组，产品，请广大用户放心选购！

一、2BV水环式真空泵概述：

2BV系列不锈钢真空泵适用于抽吸腐蚀性气体或以腐蚀性液体做工作液，可使用在各种要求较高的场合及洁净度要求较高的场合。根据工况2BV系列不锈钢真空泵的全部过流部件：泵体、泵盖、圆盘、叶轮材质可选用SUS304（0Cr18Ni9)、SUS316（0Cr17Ni12Mo2）、SUS316L（00Cr17Ni14Mo2）等各类不锈钢材质，泵轴材质：2Cr13或0Cr18Ni12Mo2Ti

2BV水环式真空泵机械密封采用产品，密封件可采用氟橡胶或聚四氟乙烯.

二、 2BV水环式有真空泵以下特点：

2BV型水环式真空泵机泵同轴式直联设计，节省空间，易于安装。

2BV型水环式真空泵全部采用机械密封作为标准配置。

2BV型水环式真空泵全部设有气蚀保护管接口，如在压力下工作，开启气蚀保护管接口（或与分离器连接）可在大限度吸气效果的情况下气蚀声，并对泵进行保护。

铝青铜叶轮，，并提高了2BV型水环式真空泵的性。如过流部件采用不锈钢材质，可工作在为苛刻的环境中。

的柔性排气口设计，不会产生过压缩，了2BV型水环式真空泵在其性能范围内效率佳。

全部采用Y2系列电机，防护等级IP54、IP55（普通为IP44）

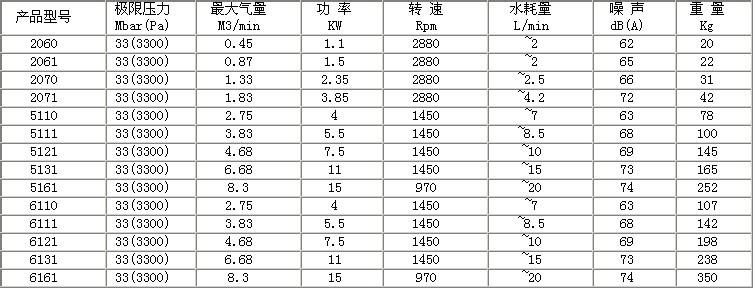

2BV水环式真空泵性能及规格：

三、2BV 水环式真空泵工作原理：

泵排气口接有气水分离器，气水混合物进入气水分离器后自动分离，气体甴排气管输送到所需系统，而工作水经过分离器进入2BV水环式真空泵内。压缩气体时工作水极易热，水由泵排气口排出，温度会变的较高，要有供水管不断地供给冷水，以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而压缩机性能达到技术指标，满足工艺要求。

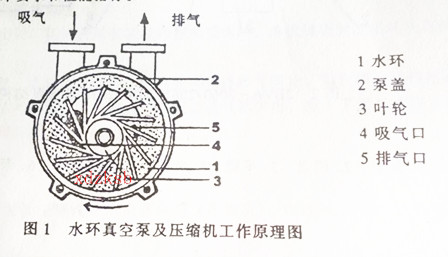

2BV不锈钢真空泵的工作原理：叶轮偏心地安装在泵体内，当叶轮旋转时，水受离心力的作用而在泵体内壁上形成一旋转水环，水环上部与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此叶轮叶片间形成的空间逐渐扩大，空间气体压力降低，气体被吸入空间；在后半转的过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，气体被排出，至此叶轮每旋转一周，叶片间的空间改变一次，许多空间不停的工作，泵就连续不断的抽吸气体。由于在工作过程中，做功产生热量会使一部分水和气体一起被排走，因此在工作过程中不断的给泵供水，以冷却和补充泵内消耗的水，满足工作要求。

四、2BV水环式真空泵的设备说明：

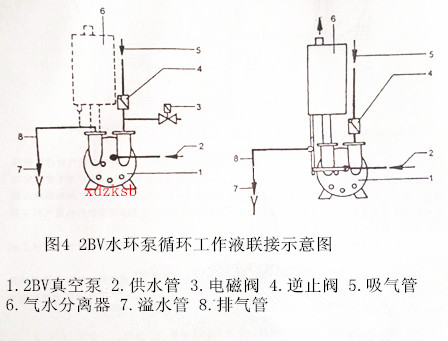

2BV型水环式真空泵及压缩机系统由真空泵（压缩机）、电动机、气水分离器管路组成，如图（四）所示。

2BV型水环式真空泵及压缩机与气水分离器的工作过程如下：气体由管路经阀门进入2BV真空泵或压缩机，然后经排气管进入气水分离器中，经气水分离器排气管排出。当作为压缩机使用时，经压缩机排出的气水混合物在气水分离器中分离后，气体经阀门输送到需要压缩气体的系统上去。2BV型水环式真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用，其余工作水由供水管补充，供水量的大小，由供水管上的阀门来调整。

气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器有溢水管；压送气体时，吸气口为常压（也可为真空状态），排气口压力高于一个大气压，为输送气体压力，气水分离器的水位通过溢水开关来控制。

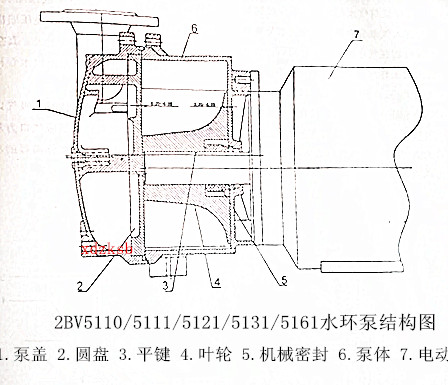

五、2BV水环式真空泵结构说明：

2BV系列水环式真空泵由泵盖、泵体、圆盘、叶轮、机械密封、电动机等零部件组成。进气管排气管通过安装在泵盖上的圆盘上的吸气孔和排气孔与泵腔相连，轴偏心地安装在泵体中，叶轮用平键固定在轴上，泵两端面的总间隙由泵体和圆盘之间的垫来调整，叶轮与泵盖上的圆盘之间的间隙由圆盘和泵体之间的垫来调整，，叶轮两端面与泵盖上圆盘之间间隙决定气体在泵腔内由进气口至排气口流动中损失的大小及其压力。

泵的密封采用机械密封，机械密封安装在叶轮和泵体间。由机械密封定出叶轮与泵体之间的间隙。

在泵盖上安装有圆盘，圆盘上设有吸、排气孔和柔性排气阀片，柔性阀片的作用是当叶轮叶片间的气体压力达到排气压力时，在排气口以前就将气体排出，减少了因气体压力过大而消耗的功率，从而降低功耗消耗。

六、2BV水环式真空泵的设备安装

　　 1、水环真空泵的安装：
　　水环真空泵和压缩机在安装时，安装面水平，并通过底角的孔用螺栓安装牢固。为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网。
　　 2、水环真空泵气水分离器的安装
　　水环真空泵气水分离器可直接安装在水环真空泵的排气口上，并用螺栓固定牢固。气水分离器有一管路与泵相连，由此供给水环式真空泵工作需水量，其余工作水由供水管供给，供水量大小由管路上的阀门调节。
　　水环真空泵或压缩机的进气管上应装有逆止阀，以便在停车时，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。

七、2BV水环式真空泵的启动及停车

　　 1、水环真空泵启动
　　水环真空泵长期停车的泵在开动以前，用手转动数圈，以证实水环真空泵内没有卡住或其它损坏现象。
　　水环真空泵启动按以下顺序进行（参见图5）
　　（1）打开排气管阀门。
　　（2）启动电动机（应注意电机的正反转）
　　（3）打开图5供水管2。逐渐增加供水量，至供水量符合规定要求为止，（应注意不要干运行真空泵）。
　　 2、水环真空泵停车
　　水环真空泵停车按以下顺序：
　　（1）（如进气管有阀门）关闭进气管上的阀门。
　　（2）关闭供水管2，并关停真空泵。
　　（3）停车后应将泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂。

八、2BV水环式真空泵的维护

　　 1、2BV型水环式真空泵为避免磨损叶轮、泵体或卡住叶轮，随气体和工作液进入泵腔的灰尘颗粒，可通过 2BV型水环式真空泵泵底部的冲洗口冲洗掉。
　　 2、如果用硬水作工作液，须经软化，或在周期内用溶液清洗泵。
　　 3、2BV型水环式真空泵电动机常工作的轴承比周围温度高15℃～20℃，高不允许超过55℃～60℃，正常工作的轴承每年应装油1-2次，每年至少清洗轴承一次，并将润滑油全部换。
　　 4、2BV型水环式真空泵采用的机械密封，出现泄漏现象，应检查机械密封的动、静环是否已损坏，或是密封圈已老化，如出现上述情况，均需换新零件。

九、2BV水环式真空泵的故障和方法

2BV型水环式真空泵故障现象	2BV型水环式真空泵可能原因	2BV型水环式真空泵排除方法
2BV真空泵电机不起动；无声音	两根电源线断裂	检查接线
电机不起动；有嗡嗡声	一根接线断，电机转子堵转叶轮故障电机轴承故障	时排空清洁泵，修正叶轮间隙换叶轮换轴承
电机开动时，电流断路器跳闸	绕组短路电机过载排气压力过高工作液过多	检查电机绕组降低工作液流量降低排气压力减少工作液
消耗功率过高	产生沉淀	清洁、除掉沉淀
2BV真空泵不产生真空	无工作液系统泄漏严重旋转方向错	检查工作液泄漏处换两根导线改变旋转方向
2BV真空泵真空度太低	泵太小工作液流量太小工作液温度过高（<15℃）磨蚀系统轻度泄漏密封泄漏	用大一点的泵加大工作液流量冷却工作液，加大流量换零件泄漏处检查密封
2BV真空泵尖锐噪声	产生气蚀工作液流量过高	联接气体蚀保护件检查工作液，降低流量
2BV真空泵泄漏	密封垫坏	检查所有密封面
