SK直联水环式真空泵

产品名称:

产品描述:

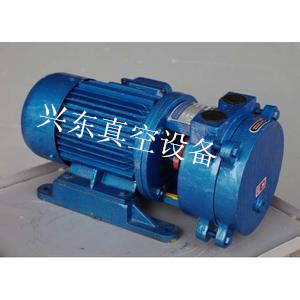

SK直联水环式真空泵

SK水环式真空泵概述: SK型 直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸...

详细介绍:



SK水环式真空泵概述:

SK型直联水环式真空泵SK-0.4、SK-0.8 、SK-1.0 、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空。吸入气体中允许含有少量液体。



  SK型直联水环式真空泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业,还特别适合作大型水泵引水用。由于在工作过程中,气体的压缩是等温的,在抽吸具有腐蚀性、易燃、易爆的气体时,不易发生危险,所以其应用   加广泛。





SK系列直联水环式真空泵特点:

1、应用于机械

2、用来抽吸或压缩空气

3、不溶于水

4、抽吸无腐蚀性

5、抽不含有固体颗粒的气体

6、抽吸易爆炸气体

7、不易发生危险

8、结构紧凑



SK直联水环式真空泵性能及规格:

型号

   大气量
m3/min

真空度为-450 mm Hg
时气量(m3/min

   真空

转速
r.P.m

功率
KW

水耗量
l/min

MPa

mm Hg)

SK-0.15

0.15

0.12

-0.093

-700

2860

0.75

1-3

SK-0.4

0.4

0.36

-0.093

-700

2860

1.5

1-3

SK-0.8

0.8

0.72

-0.093

-700

2860

2.2

3-5

SK-1.5B

1.5

1.35

-0.096

-720

2860

4

5-10

注:SK型直联水环式真空泵表中列数据在下列条件下得出:



1、大气压力0.1013Mpa(760mmHg)
  2、进水温度15
  3、吸入空气温度20
  4、空气相对湿度70%
  5、性能允许偏差±10%



SK水环真空泵工作原理:

  如图1所示,叶轮3偏心地安装在泵体2内,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表而与轮毂相切沿箭头方向旋转,在前半转过程中,水环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空问,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低.气体被吸入空间:在后半转过程中, 水环内表面渐渐与轮毂禹靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体被排出, 如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,泵就连续不断地抽吸或压送气体。

  由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,    不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。

  当直联真空泵排出的气体不再利用时.在泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由抹气管抹出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高.这时需从气水分离器的供水处供给   的冷水(自来水),以降低工作水的温度,^能达到所要求的技术要求和性能指标。

当作为压缩机使用时,泵排气11接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢于开关放出,压缩气体时,工作水极易发热,水由泵出口排出,温度会变得较高,因此在气水分离器的底部.要不断地供给冷水,以补充被放走的热水,问时起冷却作用.使工作水温度不致过?,从而压缩机性能,达到技术指标.满足工艺要求。





真空泵其它产品:SZ系列环式真空泵、SZB系列水环式真空泵、2BVA系列水环式真空泵、2BEA系列水环式真空泵、SK系列水环式真空泵、2SK系列水环式真空泵、2SK-P1系列水环式真空泵、ZJ系列罗茨真空泵JZJ2B系列罗茨真空机组、JZJ2S系列真空机组,W系列往复式真空泵、WLW系列往复式真空泵、雕刻机真空泵、ZF系列真空泵站、排污真空泵、
