SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。

SK系列水环式真空泵主要特点：

1、SK系列水环真空泵是20世纪80年代国内的系列真空泵。

2、结构紧凑、维修方便。

3、主要用水作工作介质，维护费用低。

4、可以在较为恶劣的环境下工作。

SK型水环式真空泵的工作原理：

SK型水环式真空泵如图（一）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入   高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，SK型水环式真空泵水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，SK型水环式真空泵就连续不断地抽吸或压送气体。

SK型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，   不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

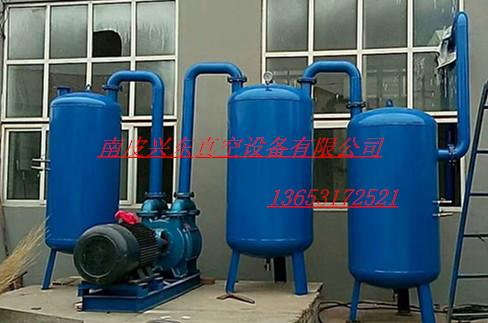

当SK型水环式真空泵排出的气体不再利用时，在SK水环式真空泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，泵能达到所要求的技术要求和性能指标。

当SK型水环式真空泵作为压缩机使用时，泵排气口接有气水分离器，气水混合物进入气水分离器后自动分，气体由排气管输送到所需系统而工作水经过分离器进入SK型水环式真空泵内。压缩气体时，工作水极易热，水由泵排气口排出，温度会变的较高，要由供水管不断地供给冷水．以补充被放走的水，同时起冷却作用，使工作水温度不致过高，从而压缩机性能，达能技术指标，满足工艺要求。

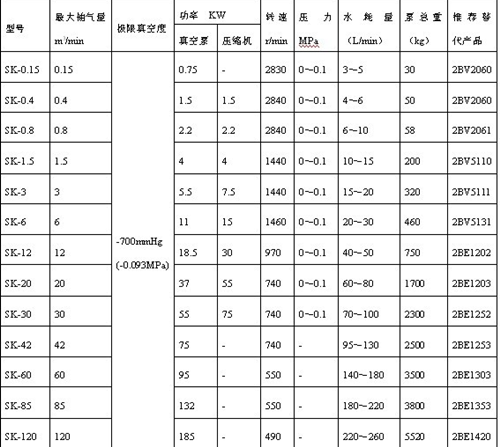

SK系列水环式真空泵性能及规格：

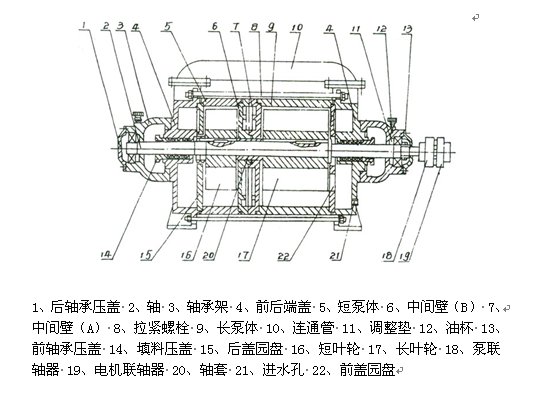

SK系列水环式真空泵结构图：
