SK系列水环真空机组

产品名称:

产品描述:

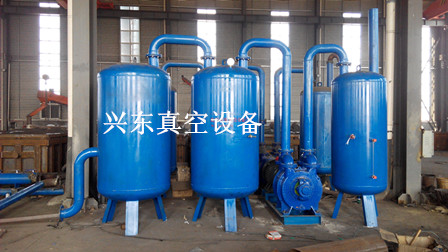

SK系列水环真空机组

SK系列 水环真空机组是我公司根据客户的要求加工定制的一款真空机组,这款真空机组特别适...

详细介绍:



SK系列水环真空机组是我公司根据客户的要求加工定制的一款真空机组,这款真空机组特别适用于铸造行业使用,产品,售后服务有,欢迎广大用户来电咨询。





SK型水环式真空泵的用途及使用范围:

SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。



SK系列水环式真空泵广泛用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等。SK型水环式真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,满足工艺流程要求。吸入或压送的气体中允许混有少量的液体。

由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆气体时,不易发生危险,所以在其应用   加广泛。



SK系列水环式真空泵主要特点



1、SK系列水环真空泵是20世纪80年代国内的系列真空泵。

2、结构紧凑、维修方便。

3、主要用水作工作介质,维护费用低。

4、可以在较为恶劣的环境下工作。





SK型水环式真空泵的工作原理:


SK型水环式真空泵如图(1)所示,叶轮3偏心地安装在泵体2内,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环5,水环上部内表面与轮毂相切沿箭头方向旋转,在前半转过程中,水环SK型水环式真空泵内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体被及入空间;在后半转过程中,SK型水环式真空泵内表面渐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口时,叶片间的气体被排出。如此叶轮每转动一周,叶片间的空间吸排一次,许多空间不停地工作,泵就连续不断地抽吸或压送气体。

SK型水环式真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,   不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
   当
SK型水环式真空泵排出的气体不再利用时,在泵排气一端接有气水分离器(可自己制作一水箱代替),废水和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从气水分离器供水处供给   的冷水(自来水),以降低工作水的温度,SK型水环式真能达到所要求的技术要求和指标。

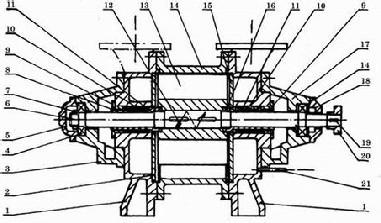

 1.端盖 2.排气园盘 3.后轴承架 4.轴承 5.后轴承城市盖 6. 7.园螺母 8. 后轴套 9. 填料压盖 10.填料压圈 11.填料 12.平键 13. 叶轮 14.泵体 15.吸气园盘 16.前轴套   17.前轴承架18.前轴承压盖 19.平键 20.联轴器 21.进水管

                                  图3 SK-1.5/3
水环真空泵结构图
