ZF系列真空负压站

产品名称:

产品描述:

ZF系列真空负压站

ZF 系列真空泵站 (又名真空发生装置、真空负压站等)是以一台或二台水环真空泵作为真空获...

详细介绍:



ZF系列真空泵站(又名真空发生装置、真空负压站等)是以一台或二台水环真空泵作为真空获得设备,以真空罐作为真空存储设备的成套系统。对于频繁使用真空源而所需抽气量不太大的场合下,该系统比直接使用真空泵节约了能源,并提高了真空泵的使用寿命。

该设备可以为国内各类大中型医院提供医用气体中心站的真空源,并广泛应用于化工、医药行业的真空站,轻工行业的装罐系统,汽车行业橡塑工程零件的负压成型,煤炭矿山用的阻燃输送带的浸渍和铸造行业(V法、VRHVEPC)的真空源等。


工作原理:
1
、两台真空泵
   先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,其中一台真空泵开始工作,直到真空罐内真空度达到上限值-0.08MPa,此时真空泵自动停止运行,真空罐内真空由真空止回阀自动截止,如因工作需求真空罐内真空度降至低于下限值-0.06MPa 时,另一台真空泵自动启动,直到真空罐内真空度抽到上限值-0.08MPa为止,如此循环反复自动运行,使真空罐内真空度始终保持在上、下限值之间。 如因工作需求气量较大,真空罐内真空度低于下限值超过   时间,而单台真空泵不能将罐内真空度抽至下限以上时,另一台真空泵将自动启动,直至超过上限。
两台真空泵也可切换为手动启动、停止。
2
、一台真空泵
   先设定真空系统的上下限值(比如上限值设定为-0.08MPa,下限值设定为-0.06MPa),启动系统后,真空泵抽到上限自动停机,系统真空度低于下限自动开机。真空泵也可手动启动、停止。



ZF系列真空泵站性能参数

真空罐容积
m3

真空泵站型号

推荐真空泵
(水环真空泵)

功率kW

真空度波动范围
MPa

   真空度
MPa

工作接口内径
mm

0.3

ZF-0.3A

2BV2060×2

1.1kW×2

0~-0.09



-0.098

40

ZF-0.3B

2BV2061×2

1.5kW×2

0.5

ZF-0.

2BV2061×2

1.5kW×2

50

ZF-0.5B

2BV2070×2

3kW×2

1

ZF1A

2BV2061×2

1.5kW×2

80

ZF1B

2BV2070×2

3kW×2

ZF1C

2BV5110×2

4kW×2

1.5

ZF1.

2BV5110×2

4kW×2

80

ZF1.5B

2BV5111×2

5.5kW×2

ZF1.5C

2BV5121×2

7.5kW×2

2

ZF2A

2BV5111×2

5.5kW×2

100

ZF2B

2BV5121×2

7.5kW×2

ZF2C

2BV5131×2

11kW×2

3

ZF3A

2BV5121×2

5.5kW×2

100

ZF3B

2BV5131×2

11kW×2

ZF3C

2BV5161×2

15kW×2

5

ZF

2BV5131×2

11kW×2

150

ZF5B

2BV5161×2

15kW×2

ZF5C

2BV5161×3

15kW×3





注:以上型号真空泵为推荐产品,也可根据实际情况选择合适抽速的真空泵型号。

  • 选配真空泵时,推荐优先选用   节能的2BV系列水环式真空泵,有关技术参数请参照

  • 以上型号为我公司标准系列产品,也可根据用户用求订作异型真空罐、选配真空泵、订做接口法兰尺寸等。

  • 真空罐可根据现场用户需求设计为卧式或立式结构,请在订货时注明。

性能特点:



  • 该装置自   次启动后,全部运行过程可以实现全自动控制。其工作过程中,真空系统内各处的真空度始终在其允许范围内上下波动,其波动范围可根据用户要求进行调整。若出现真空度低于调定值时,报警器将发出警告。

  • 该装置在无人操作情况下对系统进行自动控制,在停电时可自动封闭真空系统。

  • 该装置配备一台气水分离器,从而可以节约水源并减少环境污染。

  • 该装置的真空罐可根据现场设计为卧式及立式结构,安装   为灵活。

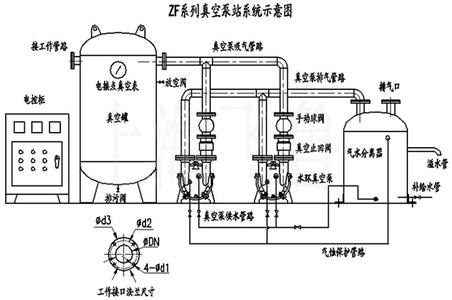

ZF真空负压站系统示意图:
