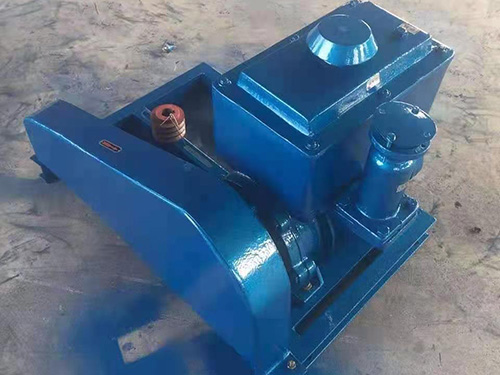

2X旋片式真空泵使用范围:
2X型旋片式真空泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用,也可作为增压泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接,真空浸渍、镀膜、真空干燥以及化工制药,电真空器件等工业的真空作业。
2X旋片式真空泵的注意事项:
1、泵可在环境温度5~40℃范围内和 压强小于1330Pa的条件下,允许长期连续工作。
2、泵不适用于抽除含氧过高、有毒的、有爆炸性的,对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一容器,作输送泵用。
3、泵在大气压到6000Pa的 压力下的连续工作时间不超过3分钟,以免喷油或润滑不良引起泵损坏.
2X旋片式真空泵技术参数:
性能Functions | 型号Model | ||||
2X-4A | 2X-8 | 2X-15 | 2X-30A | 2X-70A | |
抽气速率(L/S) | 4 | 8 | 15 | 30 | 70 |
压力(≤Pa) Ultimate Pressure | ≤6×10-2 | ||||
电机功率(kw) Motor Power | 0.55 | 1.1 | 2.2 | 3 | 5.5 |
温升(℃) Temperature Rise | ≤40℃ | ||||
噪音dB(A) LW Noise | ≤72 | ≤78 | ≤80 | ≤82 | ≤86 |
进气口径(mm) Inlet Diameter | Φ24 | Φ30 | Φ36 | Φ65 | Φ80 |
泵转速(rpm) Rotational Speed | 450 | 320 | 320 | 450 | 420 |
用油量(L) Injection Amount of Oil | 0.7 | 2 | 2.8 | 2 | 4.2 |
外形尺寸(cm) Size | 55×34×41 | 79×43×54 | 79×53×54 | 78×50×56 | 91×65×70 |
重量(Kg) Weight | 60 | 78.5 | 128 | 230 | 375 |
2X型旋片式真空泵的使用说明:
1、旋片真空泵运转注意事项:
(1)断续起动1—2次,观察在运转中有无异常声响及的震动,无问题方可边续运转。
(2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。
(3)打开冷却水
(4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。
2、对初次安装好的旋片真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无冲击声响,电机不应超负荷,油温和 真空度应符合技术规格。
3、停旋片真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。
4、旋片真空泵使用中注意事项:
(1)经常注意油位。
(2)泵起动后再缓慢打开阀门。
(3)经常注意泵运转是否正常,有无声响,电机是否超负荷运转。
(4)注意冷却水是否中断。
(5)注意泵温升不超过40℃
(6)如停车后旋片式真空泵温要下降到5℃以下时,泵内冷水 除净。
2X型旋片式真空泵的维护保养:
1、旋片真空泵在工作中除了注意第15条事项外,尚须注意下列事项:
(1)旋片真空泵须经常保持清洁,泵上不得放置其他物件。
(2)注意皮带松紧是否适当,第半年年调整一次。
(3)管道接头是否漏气,及时。
2、旋片真空泵连续工作三月至半年之后,就应换油一次,在湿度较大的地区,在潮湿季节工作的泵,或被抽气体污染很大的,应根据具体情况酌情缩短换油时间。
换油事项如下:
(1)将旋片真空泵拆除真空系统,把底盘电机一端垫高些,打开放油塞放油,转动真空泵、捂住排气口,使腔内污油全部从放油口放出,再从进气口处加入新油100—500ml持续转动5—10转以上对,内部进行清洗,照此操作3—5次,特污油放清后,再装上放油塞,将泵放平,从进气口及加油孔分别加入新油,换油即告完毕。
(2)换油时不宜开动电机,以免使排气阀片跳动过于剧烈和疲劳。
(3)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。
注:旋片式真空泵换油 好的油温升高后进行。
3、如停旋片真空泵时间较长,应取下排气罩放上排气塞,封闭进气口,放净积水。
