2X型旋片式真空泵/双极旋片真空泵

产品名称:

产品描述:

2X型旋片式真空泵/双极旋片真空泵

2X型卧式真空泵,不锈钢真空泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等...

详细介绍:

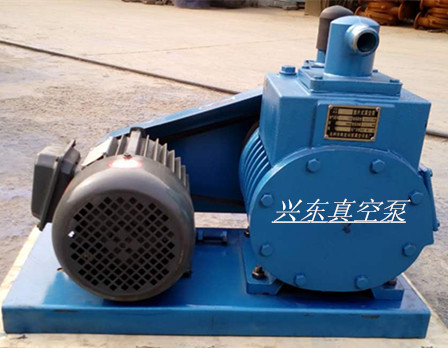

产品图片


产品概述:

   2X型卧式旋片真空泵,它有偏心装置,泵孔内的转子及转子槽内旋片,转子带动旋片旋转时,旋片紧粘腔壁把进排气口分割开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性缩小气体,推开排气,从而获得真空。本泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等优点.2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。

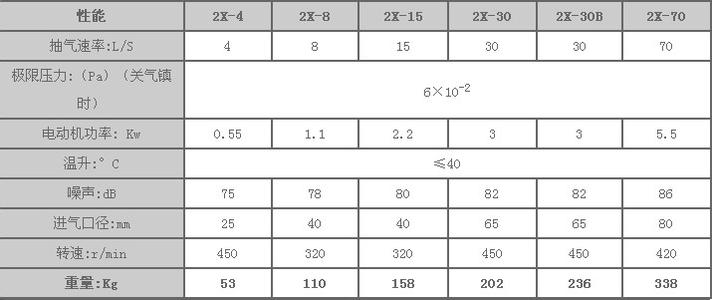

性能及规格

产品结构
泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。
在泵体内压入一个中隔板、将泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空室进气相通。高转子前端伸出前轴;后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧开而装于槽内。泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。



2X旋片式真空泵使用范围
1、真空泵是用以抽除特定密封器内的气体,使该容器获得   真空度的基本设备,由于现代技术的高度发展,真空泵的应用遍及各个和各种企业事业单位,可供冶金、化工、轻工、石油、、制药、印染、电器、电真空、半导体、食品、原子能、纺织等机关、大专院校、工矿企业作和生产与教学之用。
2、由于真空泵是用黑色金属制造,而且比较   ,整个泵的工作都是与油联系在一起的,所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使使用。如有气镇装置的泵,可抽除   量的可凝汽体。
3、真空泵可以用来直接获得真空度在10-3托以下的真空作业,以及配合其它真空设备获得真空度10-3托以上的真空作用之用。
4、真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用.


                                          注:安装时应小心,防止铁屑、污物、尘埃等落入泵内


2X型旋片式真空泵的使用说明:

   1旋片真空泵运转注意事项:
   (1)断续起动12次,观察在运转中有无异常声响及的震动,无问题方可边续运转。
   (2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。
   (3)打开冷却水
   (4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。

   2、对初次安装好的旋片真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无冲击声响,电机不应超负荷,油温和   真空度应符合技术规格。

   3、停旋片真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。

   4旋片真空泵使用中注意事项:
   (1)经常注意油位。
   (2)泵起动后再缓慢打开阀门。
   (3)经常注意泵运转是否正常,有无声响,电机是否超负荷运转。
   (4)注意冷却水是否中断。
   (5)注意泵温升不超过40
   (6)如停车后旋片式真空泵温要下降到5℃以下时,泵内冷水   除净。

2X型旋片式真空泵的维护保养:

   1旋片真空泵在工作中除了注意第15条事项外,尚须注意下列事项:
   (1旋片真空泵须经常保持清洁,泵上不得放置其他物件。
   (2)注意皮带松紧是否适当,第半年年调整一次。
   (3)管道接头是否漏气,及时。
   2旋片真空泵连续工作三月至半年之后,就应换油一次,在湿度较大的地区,在潮湿季节工作的泵,或被抽气体污染很大的,应根据具体情况酌情缩短换油时间。

换油事项如下:

   (1)将旋片真空泵拆除真空系统,把底盘电机一端垫高些,打开放油塞放油,转动真空泵、捂住排气口,使腔内污油全部从放油口放出,再从进气口处加入新油100500ml持续转动510转以上对,内部进行清洗,照此操作35次,特污油放清后,再装上放油塞,将泵放平,从进气口及加油孔分别加入新油,换油即告完毕。
   (2)换油时不宜开动电机,以免使排气阀片跳动过于剧烈和疲劳。
   (3)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。

注:旋片式真空泵换油   好的油温升高后进行。

   3、如停旋片真空泵时间较长,应取下排气罩放上排气塞,封闭进气口,放净积水。

2X型旋片式真空泵的使故障原因及方法:

   旋片式真空泵一般故障的排除:
   1旋片式真空泵真空度不高:
   (1)泵温太高:
   (2)如被抽气体温度高,则应先将气体冷却后再进入旋片真空泵内。B、如吸入硬物缸内磨损,应      换。
   (3)如泵的冷却水不够,应打开或加大冷却水。D、如装配不当,造成单面磨损,应检查再装。
   (4)油位过低未到视镜油线位置,应加够油量。
   (5)掺气阀未关严漏气,应关严。
   (6)油质变坏,   换新油。
   (7旋片真空泵漏大气多是由于泵的端面油封不良所致,这时应打开排气盖,检查B处油池是否缺油,如无油应从加油孔处加油,使油池B处积满油.
   (8)转片弹簧折断,应拆下   换。
   (9)阀门片损坏,应   换。
   (10)前端板上油密封里的密封圈损坏或橡胶变质,应   换。
   (11旋片真空泵使用时间长,磨损大、间隙增大,应   或   换受损零件。
   (12)进气处过滤网堵塞,取下清洗。

   2旋片式真空泵电机超负荷运转:
   (1旋片真空泵温太高,照20条(1)款(1)项处理。
   (2)吸入铁屑或其它机械物质造成单面磨损,应予   或   换磨损零件。
   (3)装配不当,造成单面磨损或咬毛,应修理重新装配。

   3旋片式真空泵其它:
   (1)轴端漏油,密封圈磨损或装配不正确,应   换或重装。
   (2)开车喷油,油位太高,应放出多余的油,或各挡油装置已坏,应重新调整或修理。
   (3)端面漏油,因前后端面碰伤不平,端板未拧紧,应将端面修平拧紧。

2X型旋片式真空泵的维修:

   1、将旋片式真空泵拆离真空系统,放油先拆低真空端(见图3),取下后端板后,再取低真空转子及键,然后将前端板拆下,取出真空转子及转片、弹簧等,取下视镜、排气阀门、排气盖,用汽油或者用酒精   清洗全部零件。拆时应注意每个零件的部位,方向及组合松紧,拆下的零件应分开放置, 不允许混在一起,互相磨伤。检查全部零部件,看有无磨损或拉毛,打烂等不良现象,按情况进行修理或   换。特别注意前后端板发现有较大程度的擦伤,说明装配时转子与中隔板不垂直,应予调整定位销钉,如太严重时应予修理或   换。旋片式真空泵检查间隙:分别将高转子放入高真空室,低转子放入低真空室,用刀口尺及厚薄规检查间隙,两端的间隙应基本相等。
   2、装配前应清洗干净并烘干,按图4进行装配,先装高真空端,将弹簧转片托起装入高转子内,然后放进高真空室,装上前端板,再装定位销钉,均匀拧紧螺钉,装配后应转动灵活轻松 ,均匀一致。然后再装低真空转子及后端盖,低转片的槽应向后端板一边。再装排气门,排气阀片应贴紧阀板坐,再装其它零件。
   3、装配时应注意,凡转动部位应先打上真空油,注意清洁,严禁铁屑泥砂尘埃等落入泵内,定位销钉要接触良好,装好的旋片式真空泵应转动轻松,无转重不均,并没有阻滞现象。总装完后,分别从进气嘴及加油孔加油,旋片式真空泵装油在视镜横线处为止,再试车。
